一、实验目的

   ①掌握用SSI设计组合电路及检测手法。

   ②观察组合电路的冒险现象。

   二、实验原理

   在实际工作中常遇到这样的问题：XC2018-100PC84C给定一定的逻辑功能，要求用门电路器件实现这一逻辑功能，这是组合逻辑电路设计的任务。使用小规模集成电路( SSI)进行组合电路设计的一般步骤如下。

   ①根据实际问题对逻辑功能的要求，定义输入、输出逻辑变量，明确输入、输出逻辑变量“O”和“1”的物理含义，然后根据实际问题所描述的逻辑功能列出真值表。

   ②写出逻辑表达式，通过化简得出最简与非表达式。

   ③根据最简与非表达式，画逻辑图（一般用与非门）实现此逻辑函数。若给出的门电路器件不是与非门，可在最简与或表达式的基础上进行转换，得出与给定器件输入、输出关系相一致的逻辑表达式，并实现之。

   组合逻辑电路设计的关键点之一，往往是对输入逻辑变量和输出逻辑变量作出合理的定义。在定义时，应注意以下两点。

   ①只有具有二值性的命题（“非此即彼”），才能定义为输入或输出逻辑变量。

   ②要把变量取“1”值的含义表达清楚。例如：后面讲到的本实验内容3中，定义y为“输皿者输血给受血者”是错误的，而定义y表示“输血者是否可以输血给受血者”是正确的，因为它表明Y=l代表输血者可以输血给受血者，Y-O则代表输血者不可以输血给受血者。

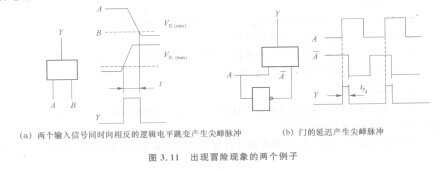

   组合逻辑电路设计过程通常是在理想情况下进行的，即假定一切器件均没有延迟效应。但是实际中并非如此，信号通过任何导线或器件都存在一个响应时间。由于制造工艺的原因，各器件的延迟时间离散性很大，往往按照理想情况设计的逻辑电路，在实际工作中有可能产生错误输出。一个组合电路，在它的输入信号变化时，输出出现瞬时错误的现象称为组合电路的冒险现象。如图3. 11所示为冒险现象的两个例子。
