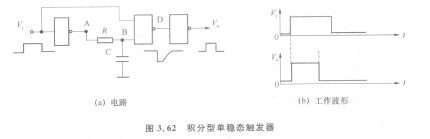

如图3. 62所示为一种积分型单稳态触发器电路图及其输入输出的工作波形图。L1084D这种电路适用于触发脉冲宽度大于输出脉冲宽度（脉冲宽度变窄）的情况。稳定条件要求≤l kC/。与非分型单稳态触发器相似，脉冲宽度±RC之间的关系特有一个变化范围，实验 证明。一(0.7～1.4)RC。从电路分析可以知道，输出脉冲宽度和电路的恢复时间均与RC电路的充放电直接有关，因而电路的恢复时间较长。在实际工作中，要求触发脉冲（方波）的周期应大于单稳态触发器输出脉冲宽度的两倍以上。

   图3. 62  积分型单稳态触发器

   由门电路构成的施密特触发器

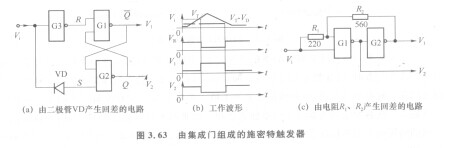

   施密特触发器能对正弦波、三角波等信号进行整形，输出矩形波，如图3. 63所示为利用与非门组成的两种施密特触发器。如图3. 63(a)所示，门Gl、G2是基本RS触发器，二极管VD起电平偏移作用，以产生回差电压，其工作原理如下：设V．=0，G3截止，R=l、S=0，Q=l，电路处于原态。V．由OV上升到电路的接通电位V，r时，G3导通，R=0、S=l，触发器翻转为Q=O的新状态。此后V．继续上升，电路状态不变。当V．由最大值降到V一值的时间内，R仍然等于0，S=l，电路状态也不变。当V；<VT时，G3由导通变为截止，而V。=V，+V。为高电平，因而R=1、S=l，触发器状态仍然倮持。只有V：降至使V。一VT，电路才翻回到Q=l的原态。电路的回差AV =VD。如图3.63(b)所示为工作波形图，如图3. 63 (c)所示是由电阻R．、R。产生回差的电路。其正向阈值电压为Vl-+一（1+爱）VTH，反向阈值电压为VT一（1一是）VTH，回差电压△Vl、一Vl-+ - V1、。
