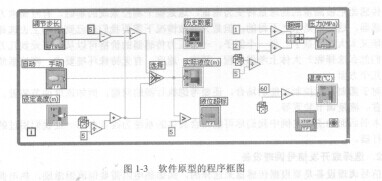

我们新建一个名为“软件原型”的VI( Virtual Instrument)，按照图1-2创建它的前面板，PI2PCIE2422ZHE然后按照图1-3构造这个VI的程序框图。

   在这个程序框图中，把需要从被控制的对象上采集的温度和压力数据用随机数代替了，这些随机数分别乘以一定的系数，以接近实际可能的数据范围。

   压力表的输入参数前用了一个“捆绑”函数，这个函数来自“簇与变体”子选板，作用是把压力表两个指针的值攒成一个簇，这是数值型双显示控件对输入数据的要求。

   自动控制时的液位值等于设定高度加上一个微小的变动范围；手动控制时的液位值与调节步长有关，步长越大，实际液位接近设定数据越迅速。自动控制与手动控制的切换采用了“比较”函数子选板的“选择”函数。这个函数的3个输入端口中，中间一个是选择

参数s，要求一个布尔型输入数据。s参数为TRUE时输出端口输出上面一个输入参数f的值；否则输出下面一个输入参数，的值。

   创建了程序框图以后，前面板的显示控件都被激活了，输入控件的功能也能够简单地体现出来，软件开发人员可以用这个工具向用户说明未来软件的指标，用户也可以通过这个原型生动直观地看到未来软件的界而，使双方的交流非常顺畅。在这个过程中，用户界面控件的数量、类型和要求得以明确。
