ROM的基本结构

发布时间:2014/6/2 17:17:10 访问次数:4901

   ROM芯片的存储单元结构和生产工艺虽然有所不同,但内部结构和RAM芯片的内部结构类似,AD5521JST主要由地址寄存嚣、地址译码器、存储阵列、码的ROM芯片内部结构如图2-10所示。



   掩膜ROM原理

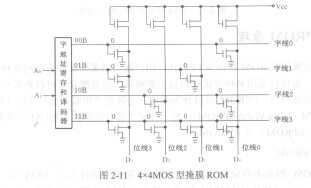

   掩膜ROM的每一个基本存储单元由MOS管的有无来决定。4x4MOS型掩膜ROM如图2-11所示,在字线和位线交叉处有MOS管位存“0”,无MOS管位存“1”。两位地址AiAo译码后产生4条字(选择)线,每条字线选中一个存储单元,每个存储单元有4位,由D3~DO线输出。例如,当AiAo=lOB时,由于位线D2和Do与字线交叉处的MOS管导通,输出为0,D3和D1则与之相反,所以D3~DO=lOlOB。



   掩膜ROM的写入是由厂家在生产过程的最后一道掩膜工艺时,根据用户提出的存储内容制作一块决定MOS管连接方式的掩膜,然后把存储内容制作在芯片上,因而制作后用户绝对不能再更改所存入的信息。并且,由于掩膜的制作成本也很高,只有在大量生产定型的某种ROM产品时,才是经济适用的。


   ROM芯片的存储单元结构和生产工艺虽然有所不同,但内部结构和RAM芯片的内部结构类似,AD5521JST主要由地址寄存嚣、地址译码器、存储阵列、码的ROM芯片内部结构如图2-10所示。



   掩膜ROM原理

   掩膜ROM的每一个基本存储单元由MOS管的有无来决定。4x4MOS型掩膜ROM如图2-11所示,在字线和位线交叉处有MOS管位存“0”,无MOS管位存“1”。两位地址AiAo译码后产生4条字(选择)线,每条字线选中一个存储单元,每个存储单元有4位,由D3~DO线输出。例如,当AiAo=lOB时,由于位线D2和Do与字线交叉处的MOS管导通,输出为0,D3和D1则与之相反,所以D3~DO=lOlOB。



   掩膜ROM的写入是由厂家在生产过程的最后一道掩膜工艺时,根据用户提出的存储内容制作一块决定MOS管连接方式的掩膜,然后把存储内容制作在芯片上,因而制作后用户绝对不能再更改所存入的信息。并且,由于掩膜的制作成本也很高,只有在大量生产定型的某种ROM产品时,才是经济适用的。
