影响焊膏特性主要参数有合金成分、 MAX3875EHJ焊剂的组成及合金与焊剂的配比，合金粉末颗粒尺寸、形状和分布均匀性，合金粉末表面含氧量，黏度，触变指数和塌落度等。

   合金组分、焊剂的组成及合金焊料与焊剂的配比

   ①合金组分。要求焊膏的合金组分尽量达到共晶合金或近共晶合金，有利于提高焊接质量。

   ②焊剂的组成直接影响焊膏的可焊性和印刷性。

   ③合金与焊剂的配比。

   焊膏中合金的含量决定焊接后焊料的厚度。随着合金所占质量百分含量的增加，焊点的高度也增加。但在给定黏度下，随着合金含量的增加，焊点桥连的倾向也相应增大。从表3-15可以看

出随着合金含量的减少，再流焊后焊点的厚度减少，通常选用85%～90%合金含量。

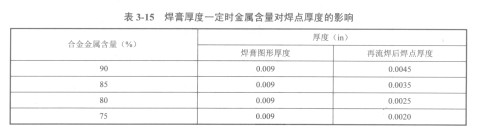

   表3-15焊膏厚度一定时金属含量对焊点厚度的影响

   合金质量百分含量还直接影响焊膏的黏度和印刷性，一般合金百分含量在75%～90%。免清洗焊膏和模板印刷工艺用的合金百分含量高一些，控制在89%成90%。滴涂工艺用的合金百分含量低一些，在75%～85%。
