1．合金粉末

   合金粉末通常采用高压惰性气体对熔融的焊料喷雾制成，然后根据尺寸分级。MAX3486ECSA合金是焊膏和形成焊点的的主要成分。合金的熔点决定焊接温度。合金粉末的组成、颗粒形状和尺寸是决定焊膏特征及焊点质量的关键因素。表3-12是常用焊膏的金属组分。

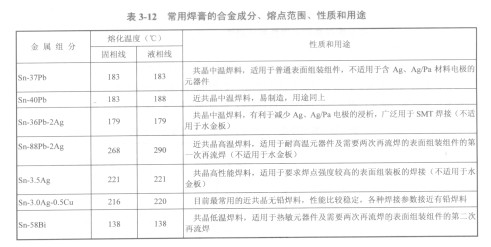

   表3-12常用焊膏的合金成分、熔点范围、性质和用途

   2．焊剂

   焊膏中使用膏状助焊剂，是合金粉末的载体，助焊剂与合金粉末的密度相差极大，约为1：7.3。为了保证焊剂与合金粉末经过充分搅拌后良好地混合在一起，使其形成悬浮状。

   助焊剂的组成对焊膏的扩展性、润湿性、塌落度、黏性变化、清洗性、焊珠飞溅及储存寿命均有较大的影响。焊膏中助焊剂的主要成分和功能见表3-13，其中固体含量为50%～70%，溶剂含量为30%～50%。助焊剂的活性见表3-14。

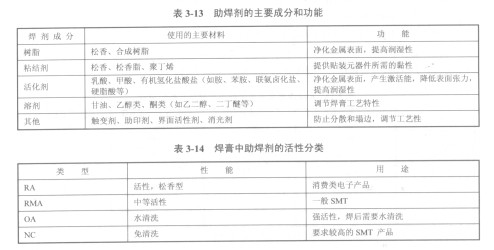

    表3-13助焊剂的主要成分和功能
