为了保护用来控制电感负载的触点，减少辐射和传导噪声，一些类型的触点保护网络通常必须放在电感或（和）触点处。在某些情况下，RHRU5050保护网络可以连接到负载或具有等效作用的触点上。在一些大的系统中，负载可能受不止一个触点控制，在负载处而不是为每个触点提供保护可以更经济。

   在严重的情况下，保护网络可能必须应用于电感和触点，以有效地消除干扰并且保护触点。在其他情况下，能够被用的保护程度受限于操作上的要求。例如，继电器线圈的保护网络增加了释放时间。在这种情况下，保护网络必须在满足操作要求和为控制继电器的触点提供充分保护之间折中。

   从降噪的角度来看，通常优先对噪声源提供尽可能多的瞬态抑制——在这种情况下，噪声源就是电感器。在大多数情况下这为触点提供了足够的保护。没有这些时，在触点处可以使用附加的保护。

   触点保护网络元件值的精确计算是很困难的。它涉及一些参数，这些参数的值通常电路设计者也不知道，例如连接导线的电感和电容以及触点分离速度。简化设计公式是一个起点，而且在很多情况下提供一个可以接受的触点保护网络。然而，应该用测试来验证在预期的应用中网络的有效性。

   保护网络可以分为以下两种：那些通常应用于电感的网络和通常应用于触点的网络。然而，有些网络可用于这两种情况。

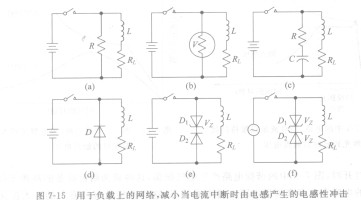

    图7 -15所示6个通常放置在继电器线圈或其他电感处的网络，以减少当电流中断时产生的瞬态电压。在图7-15(a)中，一个电阻连接到电感器两端，当开关打开时电感就会驱动在触点打开之前的电沆流过电阻。因此瞬态电压峰值随着电阻的增加而增加，但是受到稳态电流乘以电阻的限制。如果使R等于负载电阻R。，那么瞬态电压受限于电源电压幅度。在这种情况下，触点间的电压等于电源电压与感应线圈电压的和，或者是两倍的电源电压。种电路消耗功率，因为只要负载通电电阻都会有电流流过。如果R等于负载电阻，这个电阻的功耗和稳态功率是一样的。
