当信号频率覆盖高于和低于lookHz的宽频带时，混合接地可能是一个解决方法。视频IXFA7N100P信号是一个很好的例子，信号频率可由30Hz到几十兆赫兹。混合接地就是系统接地结构在不同频率性能不同。图3-21表示混合接地系统的一般类型，低频时作为单点接地，高频时作为多点接地。

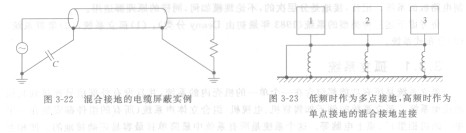

   这个原理的一个实际应用是图3-22所示的电缆屏蔽结构。低频时，电容C是高阻抗，电缆屏蔽只在负载终端单点接地。高频时，电容C是低阻抗，电缆屏蔽在两端有效接地。这种类型的混合屏蔽接地在前面的2. 15.2.3节中曾讨论过。

   图3-21  低频时作为单点接地，高频时作为多点接地的混合接地连接

   图3-23中是另一种类型的混合接地。这种混合接地虽然不很普遍，但当许多设备的外壳必须接到电源系统的地时可以使用，对于电路它使信号单点接地是可用的。接地电感在50/60Hz时提供一个低阻抗的安全地，而在高频时与地隔离。另一种应用可能是如果设备正传导噪声电流到接地线上时，这将导致电源电缆辐射，因而达不到控制电磁兼容(EMC)的要求。如果接地线被移走，产品通过了EMC要求，但违反了安全规定。增加一个电感或扼流圈

（例如10～25tiH）与接地线串联将在50/60Hz时提供一个低抗，同时在更高的噪声频率提供一高阻抗。
