彩色电视机色度通道方框图及各单元电路作用

   色度通道主要由两大部分电路组成：PKF2113API一是色信号放大和解调电路，二是基准副载波恢复电路。

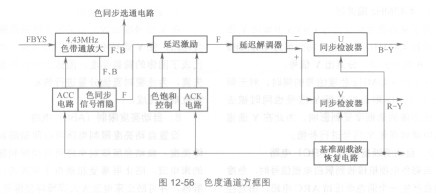

   图12-56所示是色度通道方框图，输入色度通道的是彩色全电视信号，输出的是R-Y、B-Y两个色差信号。

  方框图中，色度通道主要由4.43MHz色带通放大器、延迟激励电路、延迟解调器、U同步检波器、V同步检波器、ACC电路、色同步信号消隐电路和基准副载波恢复电路等组成。

   1. 4.43MHz色带通放大器

   这一电路从彩色电视信号中取出、放大F和B信号，去掉Y和S信号。

   2．自动色饱和度控制电路

   这一电路用ACC电路表示，它自动控制F信号大小，如同中频图像通道中的AGC电路一样。

   在高放级和中放电路中设置的AGC电路虽然对稳定色度信号大小有一定作用，但仍然不够，为此色度通道中加入ACC电路，当色度信号增大时，通过ACC电路使色带通放大器增益减小，当信号减小时让其增益增大。

   ACC电路受ACC电压控制，这一电压有两种获得方法：一是7.8kHz行半频信号（由副载波恢复电路产生），二是色同步信号（由发射台送出），这两个信号均与图像内容无关，而只与色度信号大小相关。

   3．色同步消隐电路

   这一电路用来消去同步信号B，困为F、B信号频率相同，它们能够同时进入色带通放大器，而B信号只在副载波恢复电路中使用，在色度信号放大和解调电路中不用，所以要将它去掉。

    4．延迟激励级电路

    这一电路对色度信号进行放大，同步检波器基准副载波

恢复电路色饱和度控制、自动消色控制。

   5．色饱和度控制电路

   这一电路手动控制F信号大小，以改变彩色图像的色饱和度。F信号大，色饱和度深，反之则浅。

   6．自动消色控制电路

   这一电路用ACK电路表示，它是一个自动控制电路。当彩色电视机接收到的黑白电视信号或彩色电视信号比较弱时，ACK电路自动切断色度通道，没有色度信号输出，此时彩色电视机显示黑白图像，以免干扰亮度信号。

   7．延迟解调电路

   这一电路又称梳状滤波器，它从F信号中分离出红色差信号分量V和蓝色差信号分量U，以便分别送入V、U同步检波器。

   8．V、U同步检波器

   V同步检波器从V信号中得到R-Y信号，U同步检波器从U信号中得到B-Y信号。
