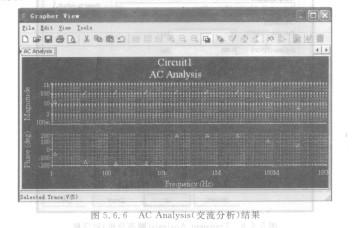

电路的交流分析测试曲线如图5.6.6所示，E28F008BVT60测试结果给出电路的幅频特性曲线和相频特性曲线，幅频特性曲线显示了3号节点（电路输出端）的电压随频率变化的曲线；相频特性曲线显示了3号节点的相位随频率变化的曲线。由交流频率曲线分析可知，该电路大约在7Hz～24MHz范围内放大信号，放大倍数基本稳定，且相位基本稳定。超出此范围，输出电压将会衰减，相位会改变。

      图5.6.6   AC Analysis（交流分析）结果

      Transient Analysis（瞬态分析）

     瞬态分析是一种非线性时域分析方法，是在给定输入激励信号时，分析电路输出端的瞬态响应。Multisim在进行瞬态分析时，首先计算电路的初始状态，然后从初始时刻起，到某个给定的时间范围内，选择合理的时间步长，计算输出端在每个时间点的输出电压，输出电压由一个完整周期中的各个时间点的电压来决定。启动瞬态分析时，只要定义起始时间和终止时间，Multisim可以自动调节合理的时间步进值，以兼顾分析精度和计算时需要的时间，也可以自行定义时间步长，以满足一些特殊要求。

    构造电路

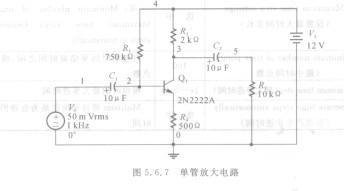

     构造一个荜管放大电路，电路中电源电压、各电阻和电容取值如图5.6.7所示。
