声控开关的设计与制作
发布时间:2014/2/17 21:18:07 访问次数:1279
1.任务
设计一个声控开关,控制对象为发光二极管。
2.基本要求
(1)接收到一定强度的声音后,C3225CH1H104J声控开关点亮发光二极管(5~10 mA),延时时间在1~10 s之间可调。
(2)延时时间用数字显示(采用共阳极数码管),时间单位为0.1 s,显示范围为0~9.9 s。
3.设计方案

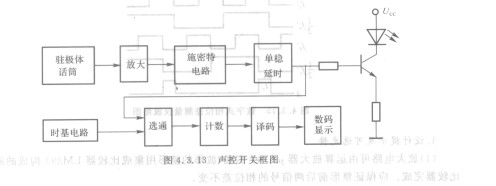

设计方框图如图4.3. 13所示。驻极体话筒接收到一定强度的声音信号后,声音信号转换为电压信号,幅值很小,经放大、墼形(施密特电路)后,触发单稳延时电路,产生一个宽度可调的脉冲信号,驱动发光显示电路。同时,这个脉冲信号作为选通信号,使计数器计数,并用数码显示。若时基电路的信号周期为0.1 s,则数码管显示的数字即为相应的时间值。
4.可选元器件
驻极体话筒;三极管9013;NE555定时器;发光二极管、I。ED数码管(共阳);显示译码器74LS47;计数器74LS90;与非门74LSOO;电阻、电容若干。
1.任务
设计一个声控开关,控制对象为发光二极管。
2.基本要求
(1)接收到一定强度的声音后,C3225CH1H104J声控开关点亮发光二极管(5~10 mA),延时时间在1~10 s之间可调。
(2)延时时间用数字显示(采用共阳极数码管),时间单位为0.1 s,显示范围为0~9.9 s。
3.设计方案
设计方框图如图4.3. 13所示。驻极体话筒接收到一定强度的声音信号后,声音信号转换为电压信号,幅值很小,经放大、墼形(施密特电路)后,触发单稳延时电路,产生一个宽度可调的脉冲信号,驱动发光显示电路。同时,这个脉冲信号作为选通信号,使计数器计数,并用数码显示。若时基电路的信号周期为0.1 s,则数码管显示的数字即为相应的时间值。
4.可选元器件
驻极体话筒;三极管9013;NE555定时器;发光二极管、I。ED数码管(共阳);显示译码器74LS47;计数器74LS90;与非门74LSOO;电阻、电容若干。
