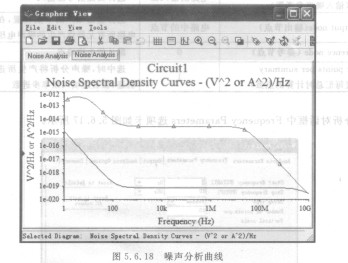

直流扫描分析是根据电路直流电源数值的变化，E28F016XS15计算电路相应的直流工作点。在分析前可以选择直流电源的变化范围和增量。在进行直流扫描分析时，电路中的所有电容视为开路，所有电感视为短路。

   在分析前，需要确定扫描的电源是一个还是两个，并确定分析的节点。如果只扫描一个电源，得到的是输出节点值与电源值的关系曲线。如果扫描两个电源，则输出曲线的数目等于第二个电源被扫描的点数。第二个电源的每一个扫描值，都对应一条输出节点值与第一个电源值的关系曲线。

     1．杓造电路

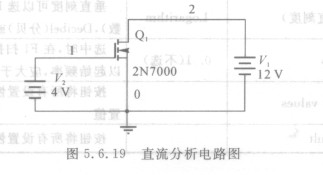

     构造如图5.6. 19所示的电路，MOS管型号为2N7000，属于N沟道增强型MOS管。现在要利用直流扫描来测绘MOS管的输出特性曲线。

     2．启动直流扫描分析工具

     执行菜单命令Simulate/Analyses，在列出的可操作分析类型中选择DC Sweep，则出现直流扫描分析对话框，如图5.6. 20所示。直流扫描分析对话框的“Output”选项卡如图5.6.21所示。
