1．任务

    设计一个数字电容测试仪。

    2．基本要求

    (1)设计一个能测量BLM03AG241SN1D电容范围在1 000～10 000 pF之间的电容测试仪。

    (2)用数码管显示。

    (3)测量精度要求为±10%（准确值以万用表的测量值为准）。

    3．设计方案

   (1)设法将电容的大小转换成与之相对应的脉冲数。

    (2)测量脉冲数目并进行译码，用数码管显示结果。

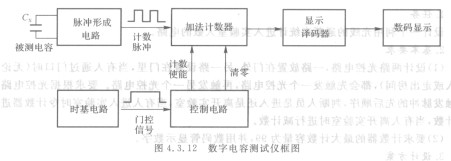

    (3)设计框图如图4.3.12所示。

    图4.3. 12数字电容测试仪框图

   4．可选元器件

   脉冲形成和时基电路用NE555定时器；计数器74LS90或741。S160；译码器74LS47或741。S48；显示器LED数码管；控制电路74LS系列与非门；电阻、电容若干。
