1．任务

    设计一个电路，C3225CH1H333J测量两路信号的相位差。

    2．要求

    (1)被测信号为正弦波，频率为40～60 Hz，幅度大于或等于0.5 V。

    (2)相位测量精度为1%。

    (3)用数码管显示测量结果。

    3．设计方案

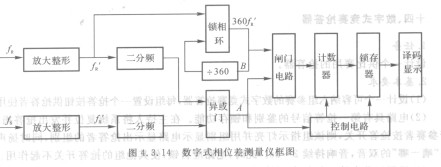

    设计方案如图4.3. 14所示。

    图4.3. 14数字式相位差测量仪框图

   在两个同频信号中，fR为基准信号，厂。为被测信号，经放大整形后，变成正方波信号(电压变化范围为0～5 V)，再经二分频电路送入由异或门组成的相位比较电路，其输出脉冲A的宽度tw可反映两信号的相位差，波形的变化过程如图4.3.15所示。锁相环和360分频电路构成的是360倍频电路，其输出B的每一周期对应原信号的1状态，所以可用它来度量相位差。控制电路的作用分为两方面，其一，当计数结束时，产生锁存信号，将计数结果存入锁存器；其二，锁存后，再产生一短暂的清零信号，将计数器清零，为下一周期的测量做好准备。
