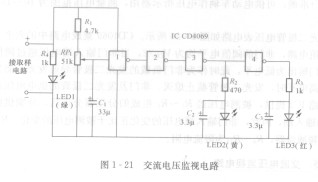

当交流电压偏高时，绿色发光H0013NL二极管LED1和红色发光二极管LED3同时发光，即达到监视交流电压的功能。

       由CD4069六非门构成的水位显示器电路如图1-22所示。当水位高于告警水位时，金属电极A、B浸在水中，由于水的导电作用，使非门1的输入端为低电平，其输出端为高电平，非门2输出为低电平，非门3输出为高电平，于是绿色发光二极管LED2被点亮。与此同时，非门4输出低电平，使隔离二极管VD1导通，导致由非门5、6组成的音频振荡器停振，压电陶瓷片HTD不发声响。当水位低于金属电极A、B时，非门输入端变为高电平，非门2输出高电平，非门3输出低电平，于是红色发光二极管LED1被点亮，LED2熄灭。同时，非门4输出高电平，使VD1截止，非门5、6组成的音频振荡器起振，压电陶瓷片HTD发出警示声。
