74LS248共阴极译码驱动器

发布时间:2014/1/26 11:22:51 访问次数:9717

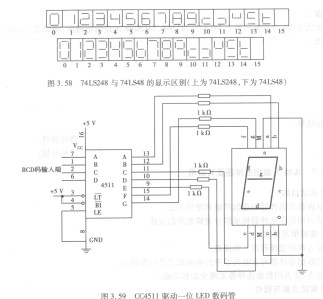

      74LS248共阴极译码驱动器 74LS248的使用方法与74LS48的使用方法一模一样,两者的功能也几RTR8605乎一模一样,但两者有一点差别,那是在显示6与9这两个数上(见图3.58)。

      CD4511共阴极译码驱动器它的使用方法、功能和显示效果与74 LS48基本一样,二者的区别在于CD4511的输入码超过1001(即大于九)时,它的输出全为“O”,数码管熄灭。而且,使用CD4511时,输出端与数码管之间要串入限流电阻。

      实验内容及实验步骤按图3. 59连线,验证测试CC4511的功能。测试的方法为:首先将扩展板固定在实验箱相应的位置,插上芯片CC4511,按照本实验指导书的附录接其电源、地线,BCD码输入接拨位开关,CC4511的输出端接共阴数码管的对应段码,注意共阴数码管的第3脚和第8脚接地。观察BCD码输入与数码管的显示情况(从0000一1111)。


      分别换上74LS47、74LS48、74LS248(注意要改变连线),验证它们的功能。

      实验报告要求观察、比较各芯片驱动数码管的显示结果。对实验中出现的问题进行分析,提出解决办法。附上原始数据记录及指导教师的签名。

      思考题比较74LS47、74LS48、74LS248、CD4511的异同点。







      74LS248共阴极译码驱动器 74LS248的使用方法与74LS48的使用方法一模一样,两者的功能也几RTR8605乎一模一样,但两者有一点差别,那是在显示6与9这两个数上(见图3.58)。

      CD4511共阴极译码驱动器它的使用方法、功能和显示效果与74 LS48基本一样,二者的区别在于CD4511的输入码超过1001(即大于九)时,它的输出全为“O”,数码管熄灭。而且,使用CD4511时,输出端与数码管之间要串入限流电阻。

      实验内容及实验步骤按图3. 59连线,验证测试CC4511的功能。测试的方法为:首先将扩展板固定在实验箱相应的位置,插上芯片CC4511,按照本实验指导书的附录接其电源、地线,BCD码输入接拨位开关,CC4511的输出端接共阴数码管的对应段码,注意共阴数码管的第3脚和第8脚接地。观察BCD码输入与数码管的显示情况(从0000一1111)。


      分别换上74LS47、74LS48、74LS248(注意要改变连线),验证它们的功能。

      实验报告要求观察、比较各芯片驱动数码管的显示结果。对实验中出现的问题进行分析,提出解决办法。附上原始数据记录及指导教师的签名。

      思考题比较74LS47、74LS48、74LS248、CD4511的异同点。
