热敏电阻温度传感器的转换元件和转换电路

   转换元件一般是电阻器。WM8782SEDS/RV转换电路由电阻器和探头对供电电压进行分压，温度变化后，探头电阻会发生变化，分得的电压也会变化，这样就将温度的变化转化为电压信号。

   热敏电阻温度传感器的典型应用（以空调器为例）

   空调器的温度传感器有室温、管温传感器等，其温度探头都为负温度系数的热敏电阻器（即温度升高，电阻减小；温度降低，电阻增大），它们的电路原理图基本相同。

    图11.4所示的室温传感器电路为例进行说明。

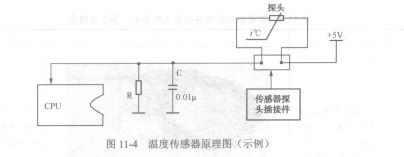

     图11-4温度传感器原理图（示例）

     传感器探头与电阻R的分压值传给CPU的3脚。室温越高，传感器的电阻就越小，从而3脚的电压就越高。CPU根据3脚的电压就能判断当前的室温，再根据内部程序和人为设定来控制空调器的运行状态。
