霍尔传感器的典型应用示例

   ①线性型霍尔传感器主要用于一些物理量的测量。X5045S8IZ-4.5AT1例如，霍尔电流传感器如图11-25所示，

     圆环形铁芯上绕有线圈，将霍尔传感器插入铁芯的缺口中。当线圈通电时，铁芯中有磁场产生，其大小与导线中的电流成正比，故可以利用霍尔传感器测量出磁场，从而确定导线中电流的大小。其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合检测大电流。

    ②开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等，见表11-21。

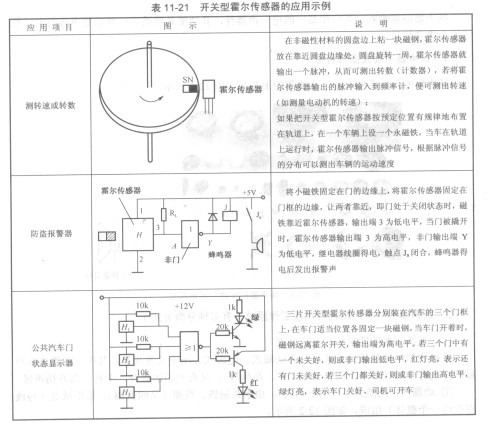

    表11-21  开关型霍尔传感器的应用示例
