模拟开关是一种三稳态电路，它可以K4S280832F-TC75根据选通端的电平，决定输入端与输出端的状态。当选通端处在选通状态时，输出端的状态取决于输入端的状态；当选通端处于截止状态时，则不管输入端电平如何，输出端都呈高阻状态。

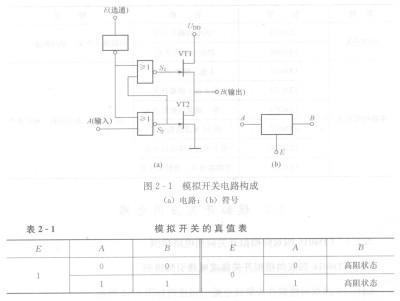

       模拟开关电路是由两个或非门、一个非门及两个场效应管组成，如图2-1所示。模拟开关的真值表见表2-1。

      模拟开关的工作原理如下：

      当选通E和输入端A同为1时，则S2端为0，Sl端为1，这时VT1导通，VT2截止，输出端为1，相当于输入端和输出端接通。

      当选通端E为1，而输入端为0时，则S2端为1，Sl端为O，这时VT1截止，VT2导通，输出端B为0，A=B，也相当于输入端和输出端接通。

       当选通端E为0时，若输入端A为1，则S2和Sl端均为O，这时VT1和VT2均为截止状态，电路输出呈高阻状态。

       当选通端E仍为0时，若输入端A也为O，则S2和Sl端也为O，这时VT1和VT2均为截止状态，电路输出也呈高阻状态。

       从上面的分析可以看出，只有当选通端E为高电平时，模拟开关才会接通，此时可从A向B传送信息；当输入端A为低电平时，模拟开关关闭，停止传送消息。

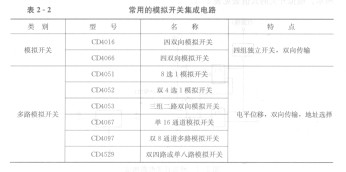

       常用的模拟开关集成电路的型号、名称、特点见表2-2。
