电阻器的限流作用

    一些非线性元件如LED，都是有额定电流，TDA8024T/C1而直接把电压接在其限流  两端难以控制其中的电流，因此可以与其串联一适当的电阻器，利用电电阻    阻器限制其电流，如图1-12所示。

   LED导通电压约为1.6V，正常工作电流约为lOmA，则限流电阻

   R=(6 -1.6)V/lOmA=0.34kQ= 340Q.

   图1-12  LED的限    (4)电阻器对电流、电压的转换作用流电路

   在一些电路中，如开关电源的开关管，为了其安全常设一些过流保

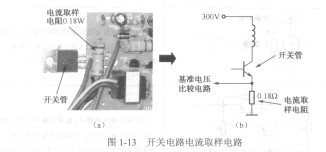

护电路，这些过流保护电路中，常用精度较高的小阻值电阻，对电流取样并将取样电流转换为电压，然后与一基准电压比较，再通过调整电路的作用，从而可以将电流限制在一定的范围内，起到对重要器件的保护作用。如图1-13所示，图1-13 (a)为电流取样电陧实物，图1-13 (b)为其对应原理图。

   图1-13开关电路电流取样电路
