时钟计时器学习板电源电路原理图如何？

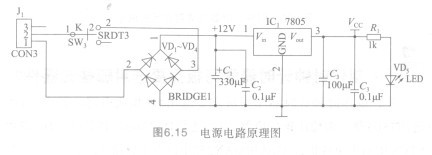

    答：时钟计时器学习板电源电路原理图如图6.15所示。由桥式整流、滤波电路、三端集成稳压电路7805、TDA8024T/C1电源工作指示灯等组成。为了使电路更稳定，电源输入9V以后，经过桥式整流电路后，再经过滤波电路。因为单片机的工作电压是5V，所以经过7805稳压电路以后，整个板子工作在5V电压下。通点后，电源指示灯常亮。

    时钟计时器学习板串口电路原理图如何？

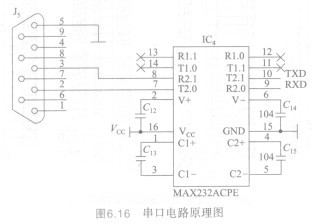

    答：时钟计时器串口电路原理图如图6.16所示。PC和单片机的串口通信主要是通过芯片MAX232ACPE实现的。MAX232ACPE，芯片的功能是将PC机的电平转换成单片机的工作电平，从而实现PC和单片机的串口通信。
