制作触摸延时开关需要选用哪些元器件？

    答：制作融摸延时开关电路图中的VT．、VT。选用9013或3D G12、3DK4型硅NPN中功率三极管，VT，采用9012或3C G12型硅PNP中功率三极管，要求电流放大系数∥值均大于100；VS选用普通小型塑封单向晶闸管，SN65LBC179DR如MCR100-6、2N6565、BT169型等。

    VD1～VD4选用1N4004或1N4007型等硅整流二极管；VD。选用13V、0.5W型稳压二极管，如2CW60-13、1N4733型等；VDs选用5mm圆形红色发光二极管。

    均可用RTX-1/8W型碳膜电阻器；C，选用CD11-25V型电解电容器。

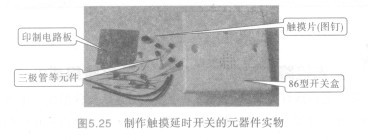

    制作触摸延时开关的元器件实物如图5.25所示。

     图5.25制作触摸延时开关的元器件实物

     怎样制作与调试触摸延时开关？

     答：安装注意事项

     (1)二极管、三极管在安装时，一定要注意极性不要插反，严格按线路板上的标示安装。

    (2)发光二极管安装时所留管脚的长度应与安装盒子配合确定，

发光管伸出盒子的长度应保持不超出面板为宜。

    (3)安装触摸金属片时，先将图钉插入面板中间孔位，然后在背面将图钉折弯，使图钉固定，用电烙铁在折弯的引脚处上锡，电路板全部焊接完成后，将线路板上触摸输入端引线与图钉连接即可。

    (4)由于本制作采用的是220V市电直接接入，通电时用手碰线路板容易触电，因此调试时需特别小心，有条件的话最好配上隔离变压器后再进行调试。

    ·调试

    本例电路较为简单，只要元件安装正确，无需调试就可以正常工作。对于延时时间的选择，主要取决于电路中的C，与尺。的参数，具体延时值可通过T=R×C来进行初步计算得出，由于电路中各元器件参数都有一定的误差，因此实际的延时时间和计算值略有不同。
