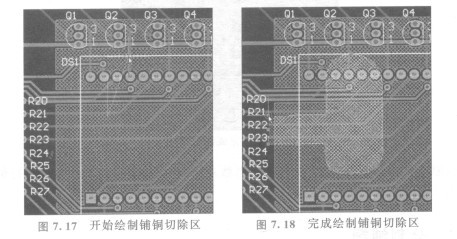

铺铜切除区(Cutout)是在铺铜中，挖掉指定的LMBT3906LT1G区域留白（不要铺铜），以实现铺铜难以达到的形状。铺铜切除区也是用画的方法实现，与铺铜的绘制方法完全一样，而铺铜切除区不必全部在铺铜区内，部分在铺铜区外是容许的。当我们要在铺铜上，绘制铺铜切除区时，首先切换到所要绘制铺铜切除区的板层，再启动“Place”一“PolygonPour Cutout”命令，即进入绘制铺铜切除区状态，指向所要绘制的一角，按鼠标左键，移动鼠标拉出一条线或一个多边形，如图7. 17所示。

    我们可按键切换转角模式，当第二点确定后，按鼠标左键，固定前段边线，不过，被固定的线与铺铜颜色一样，很难看得出来，这绝对是Altium Designer没想到的缺点。以此类推，直到定义完成最后一点，再按鼠标右键，即可完成该铺铜切除区，该铺铜切除区将以白色交叉线标示，而其转角处各有一个方点，如图7. 18所示。

    这时候，仍在绘制铺铜切除区状态，我们可继续绘制其他的铺铜切除区。

    图7.  17开始绘削铺铜切除区    图7.18完成绘制铺铜切除区
