结点是几个元件引脚或几条导线之间相互的连接点。所有和结 MSM9006-02GS点相连的元件引脚、导线，不论数目多少，都是导通的。如图1-5所示电路原理图中的电容器C2与电感器Ll. L2.电容C4等都是连通的。

    注释性字符

    注释性字符在电路中也是十分重要的，主要用来说明元器件的具体参数，通常标注在元件符号和文字符号旁，它也是电路图的重要组成部分。如图1-5所示电路原理图中电容器Cl下面的"470p"表示电容器的容量为470pF,电阻器R2下面的"150k"表示电阻器的阻值为150kQ等。

   电路图看图规则

    为了准确、清晰地表达电子设备的电路结构，电路图在制作过程中除了使用统一规定的图形符号和文字符号外，还遵守一定的画法规则。掌握这些规则，对读懂电路图非常重要。

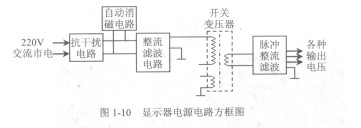

   在电路中所处理的信号，都是从输入端输入，由输出端输出的。虽然各个电路图的结构功能和复杂程度千差万别，有的电路图只有简单的一条信号通道，有的电路图具有多条互相关联的信号通道，但信号处理亢向基本相同，即从左到右。也就是说，电路中对信号进行处理的各个单元电路，一般按照从左到右的方向排列，这是最常见的排列形式。但也有些电路图的信号处理流程按照从上到下的方向。在如图1-10所示的显示器电源电路方框图中，信号处理方向就是从左到右，220V交流市电从左边输入．经过抗干扰电路、整流滤波电路、开关变压器、脉冲整流滤波电路，最后从右边输出各种电压。

   另外，有些电路图中具有反馈电路，反馈信号的方向一般与主电路通道的流程方向相反。如果主电路的信号处理流程方向是从左到右，反馈信号的方向则为从右到左：如果主电路的信号处理流程方向是从上到下，反馈信号的方向则为从下到上。
