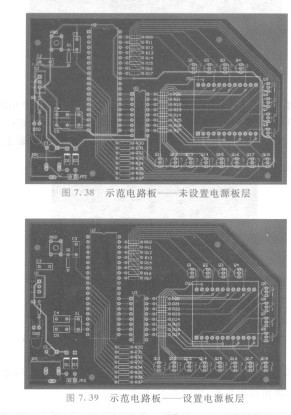

在切割电源板层之前，要先确LNK605DG-TL定这块电路板设置有电源板层，图7. 38所示为未设置电源板层，图7. 39所示为设置电源板层。

    图7. 38示范电路板——未设置电源板层

    图7. 39示范电路板——设置电源板层

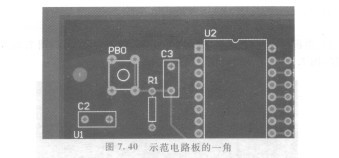

    二者相比较，很明显看出图7. 39的布线密度比较低。再仔细看设置有电源板层的电路板里（图7. 39），板边多出一道较粗的框线，其颜色随板层切换而变，当切换到Internal Plane 1板层时，呈现绿色，代表第一个内层；切换到Internal Plane 2板层时，呈现咖啡色，代表第二个内层。另外，连接到电源板层的焊点上，出现一个十字线，其颜色就是其所连接内层的颜色，如图7. 40所示。

     在图7. 40里，PBO左边两只引脚连接到VCC电源板层，所以不必走线。同样，C2的两只引脚分别接到VCC电源板层及GND电源板层，Rl下面引脚连接到GND电源板层，C3上面引脚连接到VCC电源板层，都不用走线。再看看，有一条走线分别连接PBO右边两个焊点、Rl上面的焊点、C3下面的焊点，而这条线的网络名称为NetC3_20，若正电源板层（以此GND电源板层为例）里，分割出一个小区块上面的走线，以包含这四只引脚，然后把它接到NetC3_2上，即可取代上面的走线。
