内层是一种采用负片描绘的整面铜膜，通常LNK604PG在内层里都连接电源，如VCC、GND之类的网络，所以又称为电源板层。电源板层的设置将明显地降低布线密度，提升布线品质。而设置电源板层的方法，可在电路板叠层管理器里进行，我们已在第4章中介绍过了，详见4.3节，在此不用赘述。

     当然，电源板层不一定要整面都连接同一网络，如在电路板里采用5V及3.3V电源，我们可将5V零件与信号集中在一个区域，将3.3V零件与信号集中在另一区，则在电源板层里，将板层分割为两部分，放置5V零件区的电源板层连接5V的网络，而放置3. 3V零件区的电源板层连接3.3V的网络，如此将可节省很多走线。此外，也可以在电源板层里切割一个形状，刚妤可对应其上的零件引脚，让其中的引件引脚通过电源板层来连接，不过，这样的操作挺辛苦的。

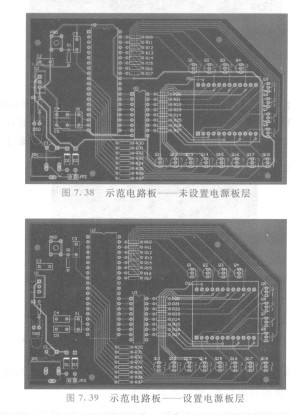

     在切割电源板层之前，要先确定这块电路板设置有电源板层，图7. 38所示为未设置电源板层，图7. 39所示为设置电源板层。

     图7. 38示范电路板——未设置电源板层
