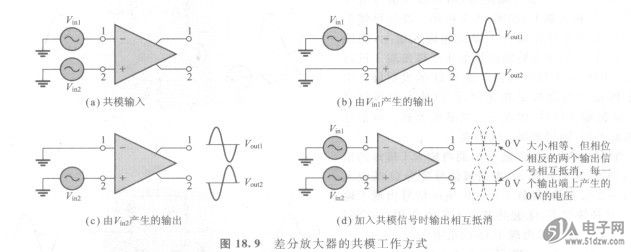

差分放大器工作的一个最重要的方面可以通过考虑共模( Commom- Mode)情况看出来，UPD4701AC在这里，将两个同频、同相、同振幅的信号加到两个输入端，如图18.9(a)所示。再次考虑输入两个信号分别起作用的情况，就可以明白差分放大器的基本工作情况。图18.9(b)给出了由加到输入端1上信号作为单端输入所产生的输出信号。图18.9(c)给出了由加到输入端2上信号作为单端输入所产生的输出信号。请注意，在图18.9(b)和(c)中，在输出l上得到的信号具有相反的极性。在输出2土得到的信号也具有相反的极性。当将输入信号同时加到两个输入端上时，输出信号进行叠加，并相互抵消，因而输出电压近似为0，如图18. 9(d)所示。


    这种作用叫做共模抑制( Common-Mode Rejection)。当一个未知信号同时出现于差分放大器的两个输入端上的情况下，就可以看出共模抑制作用的重要性。共模抑制意味着这个未知信号将不会出现于放大器的输出端，使所期望的信号产生失真。共模信号( Common-Mode signal)（即噪声）一般是输入线路上的辐射能量产生的尖峰信号产生的，辐射能量来自邻近线路或60 Hz的电源线，或者其他噪声源。
