1．单端输入( Singled-Ended  Input)

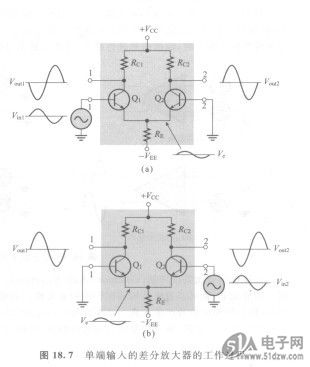

    当一个差分放大器工作于单端方式( single-ended mode)时，一个输入端接地，UPD4564841G5-A109JF而将输入信号电压加到另一个输入端上，如图18.7所示。在这种情况下，信号电压是加在输入1即反相输入端上，如图18. 7(a)所示，经放大后的信号电压经输出端1进行输出。还有，一个信号同相出现于Q，的发射极。由于Q．和Q2的发射极是相连的，所以该发射极信号变成Q2的输入信号，构成一个共基放大器。该信号经Q2放大后，同相出现于输出端2。


    当将输入信号加到输入2．而将输入1接地的情况下，如图18.7(b)所示，发射极信号变为Qi的输入信号，一个反相的、经放大以后的电压信号出现于输出2。这种情况下，Qi起共基放大器的作用，一个同相的、被放大的信号出现于Q，的集电极。
    2．差动输入( Differential  Input)

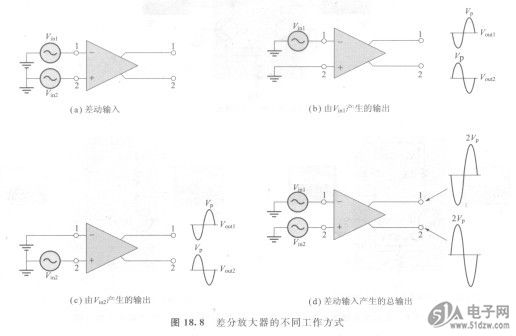

    在差动模式( Differential mode)，将两个极性相反（反相）的信号分别加到两个输入端，如图18.8(a)所示。这种类型的工作方式也称为双端方式( dou-ble-ended mode)。正如在下面的讨论中所见，每一个输入都会对输出产生影响。
    图18. 8(b)给出了由加到输入端1上信号作为单端输入所产生的输出信号。图18.8(c)给出了由加到输入2上信号作为单端输入所产生的输出信号。请注意，在图18. 8(b)和(c)中，在输出1上得到的信号具有相同的极性。在输出2上得到的信号也是同相的。通过将输出1上的信号和输出2上的信号进行叠加，就能得到总的差动输出，如图18.8(d)所示。
