1．用  途
    音频测试电路。
    2．原  理

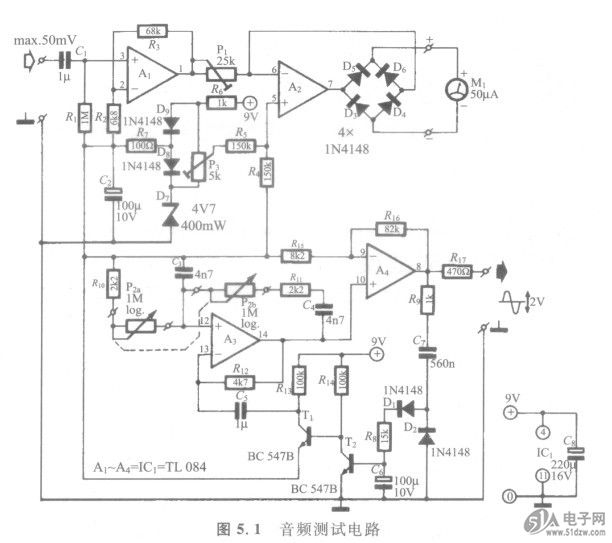

    电路如图5.1所示。Ai、A2组成毫伏电压表。74LCX16244MEAX电路，A1、A2组成正弦波发生器。电源采用9V单电源供电，D，是稳压管，R，与R。接点的电压是5. 3V的参考电压，电源电压经过二极管D8、D9、P3后的电压是电压比较器A2的补偿电压。信号经过高通滤波器Cl、Ri输入到Ai的同相输入端，输入阻抗为1MCl,。输入信号的最大幅度为50mV，减小R3的阻值能够减小Ai的增益，扩大输入电压的范围。例如，当R3一6.8kfl时，Ai的增益是2，输入信号的灵敏度是275mV，Pl调节电流表的测量范围，D3～D6是全波整流电路，电流表直接接在整流桥上，以保证能够测量微小的交流信号。P2调节Az两个输入端的电势要绝对相等，没有信号输入时，电流表指示为零。


    正弦波发生器是文氏电桥振荡电路，A3振荡的频率由P2、C3和C4确定，振荡信号由缓冲器A4输出端输出，Di、D2和射随器Ti、T2构成了负反馈网络，稳定振荡信号的振幅。正弦波发生器输出的电压幅度为2Vp-P，频率为150Hz～20kHz。
