1．用  途
    程序编制器。
    2．原  理
    电路如图4.53所示。74LCX16244MEA该程序编制器通过标准的RS232接口PC机连接，使用这个程序编制器不需要外部电源，其所需电流(几mA)可以由计算机串口直接驱动。

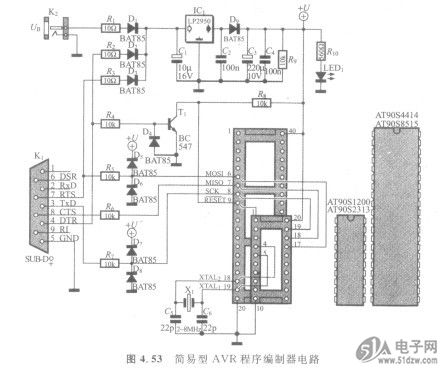

    图4. 53简易型AVR程序编制器电路
    为了降低成本，可以使用一个低价固定的+5V电压调节器来代替昂贵低压降的电压调节器IC．( LP2950)。但是有时，电路必须由8～l5V的外部电源供电，这是由于RS232口所能够提供的电压太低，它不能够保证标准电压的稳压器能够可靠运作。
    编程操作通过发光二极管指示灯来指示。当指示灯亮着时，需要编程的微控制器不能够插入或者拔出插槽。使用通用编程软件可以实现编程。


    1．用  途
    计算机外设电路。
    2．原  理
    电路如图4. 54所示。很多计算机只有一个游戏杆接人端口。大多数游戏接口板卡中多I/O芯片可适用于两个游戏杆。尽管如此，现在大多数游戏接口板卡中没有匹配第二个游戏杆的接口。
    幸运的是，绝大多数声卡中1 5针游戏端口提供了更好的设备。不仅适合于接入两个游戏杆，而且提供了一个真正的MID接口。
    因为单个15针连接器连接两个分离的游戏杆并不实用。所以图4.54所示电路给出了由声卡的游戏接口提供带有两个游戏杆输入及MID接口的连接方法。
    双游戏杆连接15针端口在商业上是可行的。然而，两个玩家相互靠近坐在主机旁边并不方便，而如果每个玩家使用单独的游戏杆，会方便许多。
