1．用  途
    测试电路。
    2．原  理
    电路如图1.9所示。74HC08D这个音频(AF)函数发生器可以产生三角波和方波信号，工作电压为9V。发生器的集成电路是由TI公司生产的CMOS芯片TLC272。该芯片具有低功耗和工作范围广的特点。
    电路包含两部分：运算放大器A．为施密特触发器，门限电压为4.5V;运算放大器A。是一个积分器，将A，输出的方波转化为三角波。电路的振疡频率为fo=R。l4RR，C。电阻R可由lOkfl电阻和lookC2可调电阻代替，这样可以调节输出频率。

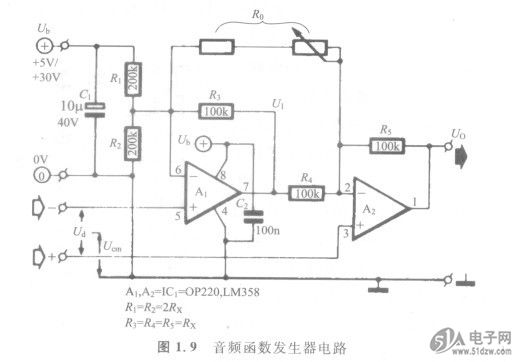

    图1.9音频函数发生器电路


    1．用  途
    信号产生电路。
    2．原  理
    电路如图1. 10所示。这个电路使用HCMOS器件，能够产生脉宽20ns、频率范围为几百Hz～25MHz的脉冲信号。IC，(CA3130)、T．组成压控电流源控制C2放电的速度，施密特触发器N，输出高电平时，C通过R、D．快速充电，充电时间由C。(R+R)决定，在C。充电期间，N。输出低电平。当C：上的电压达到N，反转的门限电压时，N，反转电路输出低电平，C。通过电流源T，放电，放电时间取决于电流源的电流，即控制电压，在此期间．N。输出高电平。输出脉冲的最低频率受到IC．漂移电压的限制，为了使输出脉冲信号的频率的下限最低，调节P，使控制电压为零时，T，截止。增加C2可以增大输出脉冲的宽度。
