微控器的开发/测试工具
发布时间:2013/9/5 19:53:40 访问次数:676
1.用 途
接口电路。
2.原 理

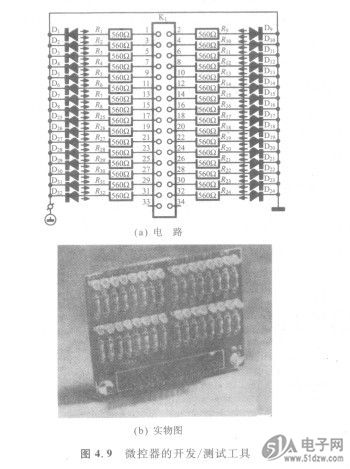

众所周知,对微控器的一般性检测和故障诊断是相当复杂的,74HCT04D如果使用32通道的逻辑分析仪就比较方便,但大多数的用户没有这样的设备。图4.9(a)所示电路是一个很好的工具,图4.9(b)是其实物图。
假定微控器系统中IC的引脚通过与之匹配的插槽引出。连接器和一段带状电缆将其与该电路中的LED对应连接,LED灯是弱电流型的,发光电流只有2mA。
在进行一般性检查和故障检测时,需要在检测电路和工具之间加接一根接地导线。板上的每一个LED都与IC的一个管脚相连,当IC管脚处于逻辑高电平时,LED灯会点亮。微控器设备在检测时需要为每个LED灯提供2mA的电流。与逻辑分析仪相比,这种工具的优点是不会因其他设备故障而带来误差。
1.用 途
接口电路。
2.原 理
众所周知,对微控器的一般性检测和故障诊断是相当复杂的,74HCT04D如果使用32通道的逻辑分析仪就比较方便,但大多数的用户没有这样的设备。图4.9(a)所示电路是一个很好的工具,图4.9(b)是其实物图。
假定微控器系统中IC的引脚通过与之匹配的插槽引出。连接器和一段带状电缆将其与该电路中的LED对应连接,LED灯是弱电流型的,发光电流只有2mA。
在进行一般性检查和故障检测时,需要在检测电路和工具之间加接一根接地导线。板上的每一个LED都与IC的一个管脚相连,当IC管脚处于逻辑高电平时,LED灯会点亮。微控器设备在检测时需要为每个LED灯提供2mA的电流。与逻辑分析仪相比,这种工具的优点是不会因其他设备故障而带来误差。
