电磁继电器工作原理及触点类型解说

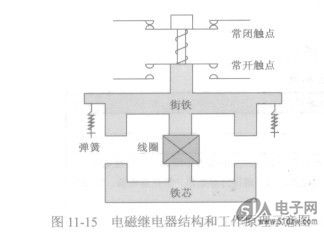

    如图11-15所示是电磁继电器结构和工作原理示意图。ALO40Y48N-L它有常闭触点（未通电时闭合）图11-15电磁继电器结构和工作原理示意图和常开触点（未通电时断开），线圈用来通入控制电流。
    继电器的控制可以采用电流，也可以采用电压。屯流继电器的线圈匝数少且线径较粗，能通过较大电流，线圈串联在控制回路中，它用电流作为控制信号，要求有足够的控制电流。


    电压继电器线圈匝数多且线径细，它与控制电路并联，它用电压作为控制信号，要求有足够的控制电压。
    4．继电器图形符号解说
    如图11-16所示是几种继电器图形符号，通常图形符号中用J表示继电器。
