电路如图1.14所示。74HC08PW电路采用计数器IC2 (4059)作为分频器，通过Sl～S19设置，可对输入时钟信号进行3～15 999的分频。Ni、N2组成振荡器为IC2提供时钟脉冲信号，FFi把IC2输出的脉冲信号转换成方波，由Q端输出的信号频率是IC2输出信号频率的一半。Sl～S16分成4组，称为TA～TD，Sl～S4分成Di和D2，这样一共有5个数据输入端，Dz只有1位；S17～S19分别与模式控制端K。、Kb和K。相连，共有5种模式，见表1.1。若模式K =10，Di的位宽变成4位，S4成了Di的一部分，则总分频系数为

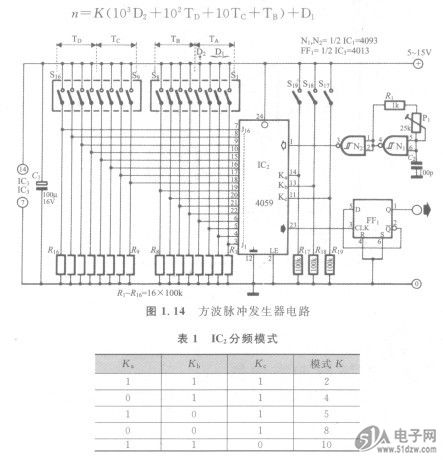

    图1.14方波脉冲发生器电路


    1．用  途
    射频振荡电路。
    2．原  理
    电路如图1. 15所示。这个振荡器用于测试短波波段的射频放大器。电路中两个晶体振荡器输出lO～lOOmW的功率，用以测试高电平射频功率放大器的互调特性。振荡器的振荡频率完全由两个晶体决定(2～20MHz)，两个振荡器的输出信号通过电感耦合。P，调节左右幅度的平衡。
    电源电压60V时，电路消耗电流约250mA，三极管要加散热片，L3和L4要能够通过15mA以上的电流。

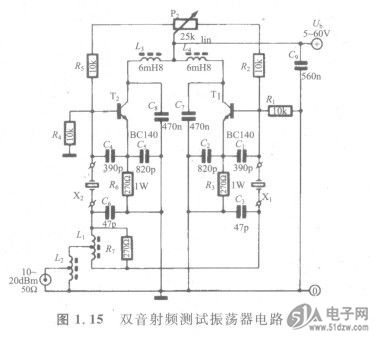

    图1.15双音射频测试振荡器电路
