声表面波是一种机械波，当弹性固体（如石英等）表面的一个质点在受外力下产生振动，LES20A24-1V8REJ使固体表面发生弹性变形而产生声表面波时，它能够沿表面传播。声表面波滤波器是基于这一原理制造而成的。

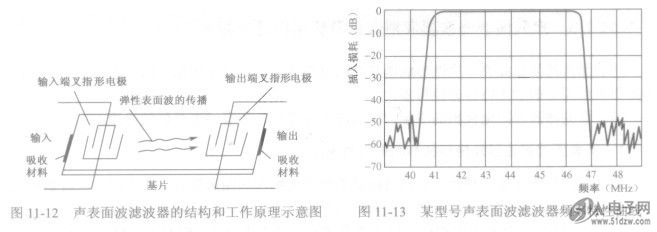

    如图11-12所示是声表面波滤波器的结构和工作原理示意图。在输入端和输出端设有叉指形电极。当给输入端叉指形电极加上交变电信号时，在输入信号的交变电场作用下，由于晶体的压电效应，在基片表面激起机械振动，形成声表面波。
    这一声表面波沿基片表面传播到输咄端的叉指形电极，由于压力效应，由机械振动产生电场变化，这样在输出端便有电信号输出，也就是输入信号从输出端输出了。    当输入信号的频率与声表面波滤波器的固有工作频率一致时，由输入信号引起的机械振动就强烈，输出端的输出信号就大。当输入信号的频率与声表面波滤波器的固有工作频率不一致时，输入信号引起的机械振动就很弱，输出端的输出信号就很小，这样声表面波滤波器就具有滤波器的特性。


    从上述分析可知，输入端的叉指形电极和晶体起到电一机转换的作用，而输出端的叉指形电极和晶体起到机一电转换的作用。
    如图11-13所示是某型号声表面波滤波器频率特性曲线。
