声表面波滤波器实用知识及应用电路分析
    声表面波滤波器能够一次性形成所需要的频率特性，AEO40M48N-L不需要调试，这一点比用LC调谐电路得到所需要的频率特性方便得多。
    声表面波滤波器除电视机的中频声表面波滤波器外，还有许多其他的用途。
    声表面波滤波器外形特征和图形符号说明

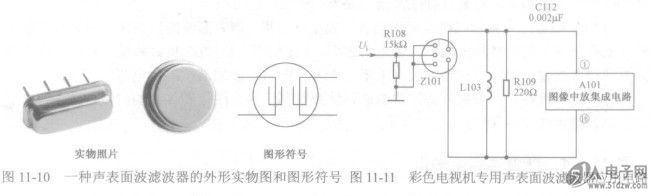

    如图11-10所示是一种声表面波滤波器的外形实物图和图形符号。声表面波滤波器输入回路有两根引脚，输出回路也有两根引脚。当有第五根引脚时，它是外壳的接地引脚。


    如图11-11所示是彩色电视机专用声表面波滤波器应用电路，电路中的Zl01是声表面波滤波器。输入信号U加到声表面波滤波器Zl01输入端，经过声表面波滤波器Zl01的滤波，得到图像中频信号，加到集成电路Al的①脚和⑩脚，进行图像中频信号放大。声表面波滤波器Zl01在这里用来得到标准的图像中频信号。
    图11-10  -种声表面波滤波器的外形实物囹和图形符号图11-11彩色电视机专用声表面波滤波器应用电路
