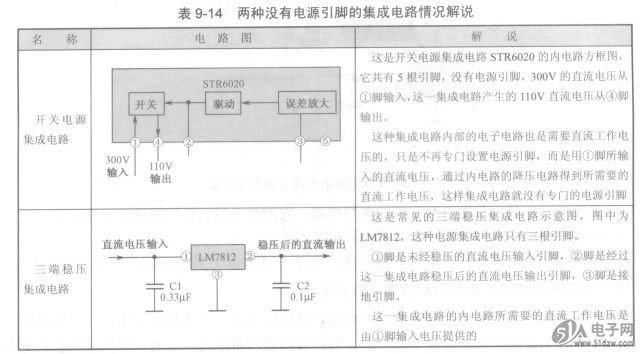

集成电路工作时都需要直流工作电压，DS850-3-004所以必须有一个正的或负的电源引脚，但是对于f关电源集成电路和稳压集成电路，因为输入信号就是直流电压，所以这种集成电路就可以没有电源引脚，这一点与其他类型的集成电路有所不同，如表9-14所示是这两种集成电路情况解说。


    具有前级电路电源输入引脚的集成电路
    在一部分集成电路中，除了有一个电源引脚外，还有一个前级电路电源输入引脚，可用如图9-16历示的电路来说明这两种电源引脚和外电路。这是一个厚膜音频功率放大器集成电路，⑦脚是这个集成电路的电源引脚，直流工作电压+Vcc通过⑦脚加到内电路的输出级放大器中。


    从这一集成电路的内电路方框图中可以看出，前级电路与输出级电路之间的直流工作电压没有联系，前级电路所需要的直流工作电压是通过⑨脚提供的，直流工作电压+Vcc通过Rl和Cl构成的滤波、退耦电路，从⑨脚加到内电路的前级电路中。无论是单声道的集成电路还是双声道的集成电路，其前级电路电源引脚都只有一根。
    具有前级电源输出引脚的集成电路
    在部分集成电路中设置了电子滤波电路，可以输出经过电子滤波器滤波后的直流工作电压，供给前级电路使用。如图9-17所示是具有前级电源输出引脚的集成电路示意图。
