正极性电源供电PNP型三极管分压式偏置电路分析
发布时间:2013/8/17 20:59:55 访问次数:4580
正极性电源供电PNP型三极管分压式偏置电路分析
如图8-32所示是采用正极性电源供电的PNP型三极管分压式偏置电路。DS650-5-002电路中的VT1是PNP型三极管,+V是正极性直流工作电压,Rl和R2构成分压式偏置电路,R3是三极管VT1的发射极电阻,R4是三极管VT1的集电极负载电阻。
在采用正极性电源供电的PNP型三极管电路中,往往习惯于将三极管的发射极画在上面,如图中所示那样。如图8-32正极性电源供电的PNP 表8-17所示是正极性电源供电的PNP型三极管分压式偏置型三极管分压式偏置电路的工作原理解说。

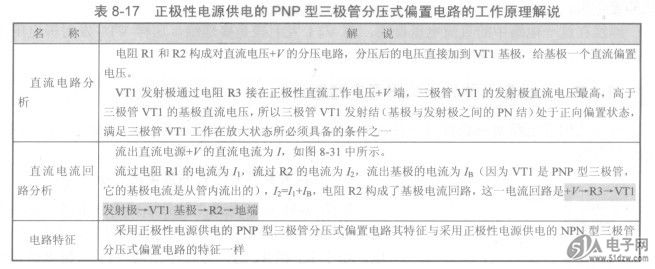

表8-17正极性电源供电的PNP型三极管分压式偏置电路的工作原理解说
负极性电源供电NPN型三极管分压式偏置电路分析

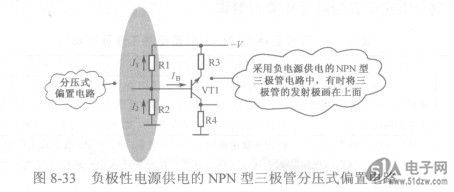

如图8-33所示是负极性电源供电NPN型三极管分压式偏置电路。电路中的VT1是NPN型三极管,-V是负极性直流工作电压,Rl和R2构成分压式偏置电路,R3是三极管VT1的发射极电阻,R4是三极管VT1的集电极负载电阻。
分压式偏置电路的电路特征同前面电路一样,Rl和R2构成对直流工作电压-V的分压电路,分压后的电压加到三极管VT1基极,这一电路特征与正极性直流电压供电电路一样,所以电路分析中很容易确定分压式偏置电路。这一电路中,各电流之间的关系是厶可l喝,NPN型三极管的基极电流流向管内,如图8-33申所示。
正极性电源供电PNP型三极管分压式偏置电路分析
如图8-32所示是采用正极性电源供电的PNP型三极管分压式偏置电路。DS650-5-002电路中的VT1是PNP型三极管,+V是正极性直流工作电压,Rl和R2构成分压式偏置电路,R3是三极管VT1的发射极电阻,R4是三极管VT1的集电极负载电阻。
在采用正极性电源供电的PNP型三极管电路中,往往习惯于将三极管的发射极画在上面,如图中所示那样。如图8-32正极性电源供电的PNP 表8-17所示是正极性电源供电的PNP型三极管分压式偏置型三极管分压式偏置电路的工作原理解说。
表8-17正极性电源供电的PNP型三极管分压式偏置电路的工作原理解说
负极性电源供电NPN型三极管分压式偏置电路分析
如图8-33所示是负极性电源供电NPN型三极管分压式偏置电路。电路中的VT1是NPN型三极管,-V是负极性直流工作电压,Rl和R2构成分压式偏置电路,R3是三极管VT1的发射极电阻,R4是三极管VT1的集电极负载电阻。
分压式偏置电路的电路特征同前面电路一样,Rl和R2构成对直流工作电压-V的分压电路,分压后的电压加到三极管VT1基极,这一电路特征与正极性直流电压供电电路一样,所以电路分析中很容易确定分压式偏置电路。这一电路中,各电流之间的关系是厶可l喝,NPN型三极管的基极电流流向管内,如图8-33申所示。
