负极性电源供电的PNP型三极管固定式偏置电路分析

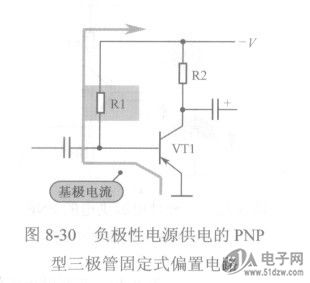

    如图8-30所示是负极性电源供电的PNP型三极管固定式偏置电路。DS650-5-001电路中的VT1是PNP型三极管，-V是负极性直流电源，Rl是基极偏置电阻，Rl构成VT1的固定式基极偏置电路，Rl可以为VT1提供基极电流。基极电流是从地线流入发射极，从基极流出再经Rl到达负电源-V端。
    图8-30负极性电源供电的PNP型三极管固定式偏置电路


    地线在这一电路中的直流电压最高，而VT1发射极是接地线，这样VT1发射极电压高于基极电压，给VT1发射结提供正向偏置电压。
    三极管七种分压式偏置电路勰说
    分压式偏置电路是三极管另一种常见的偏置电路。这种偏置电路的形式固定，所以识别方法相当简单。
    三极管典型分压式偏置电路分析

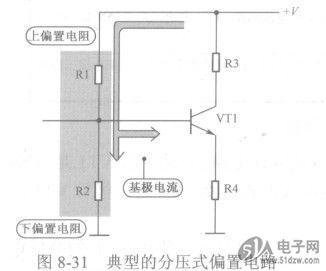

    如图8-31所示是典型的分压式偏置电路。电路中的VT1是NPN型三极管，采用正极性直流电压+V供电。由于Rl和R2这一分压电路为VT1基极提供直流电压，所以将这一电路称为分压式偏置电路。


    电阻Rl和R2构成直流工作电压+V的分压电路，分压电压加到VT1基极，建立VT1基极直流偏置电压。电路中VT1发射极通过屯阻R4接地，基极电压高于地端电压，所以基极电压高于发射极电压，发射结处于正向偏置状态。
