1．功率放大器集成电路电源引脚典型电路分析

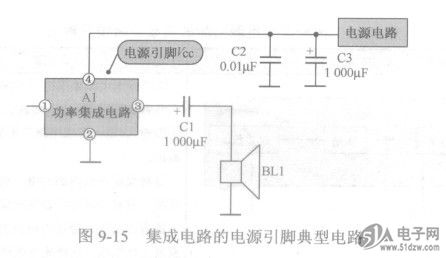

    如图9-15所示是集成电路的电源引脚典型电路。
    这是集成功率放大器的电源引脚的典型电路，DS850-3-008它的外电路特征比较明显，有两点：
    (1)集成电路电源引脚直接与整机电源电路相连。
    (2)电源引脚上接有容量很大的整机滤波电容（1 000l.tF）和高频滤波电容（O.OlIiF）。


    2．小信号集成电路电源引脚典型电路分析
    这里所说的小信号集成电路就是非功率放大器集成电路。集成功放和小信号集成电路二者电源引脚外电路的不同之处是电源引脚上的滤波电容容量不同。前者，因为是与整机电源电路直接相连，所以它的电源滤波电容容量很大，并且还多一只高频滤波电容，而后者只有一只容量较小的滤波电容。
    3．多根电源引脚的集成电路
    集成电路在下列两种情况下有多于一根的电源引脚。
    一般情况下双声道的集成电路也只有一根电源引脚，但部分双声道音频功率放大器集成电路，其左、右声道电路各有一根电源引脚，于是该集成电路就会有两根电源引脚。
    在采用正、负电源供电的电路中，集成电路有两根电源引脚，一根是正电源引脚，另一根是负电源引脚。
    4．负极性电源引脚的集成电路
    负电源引脚是相对于正电源引脚而言的．集成电路正常工作时使用直流工作电压，这种电压是有极性的。
    当采用垂极性直流电簇供电魁？蒸戚电路的电源引脚接直流电源的正极；当采用负极性直流电压供电时，集成电路[3电源霹l脚接蠢流电源的负极，此时集成电路电源引脚就是负电源引脚。
