数字集成电路电源引脚的外电路与模拟集成电路电源引脚的外电路在滤波、退耦电容上的要求不同。DS850-5数字集成电路要求在电源引脚与接地引脚之间接一只有极性的O.lyF钽电容，如图9-18所示。这是因为数字集成电路电源直流工作电压的波动会影响内电路逻辑运算的过程和结果，造成逻辑出错。

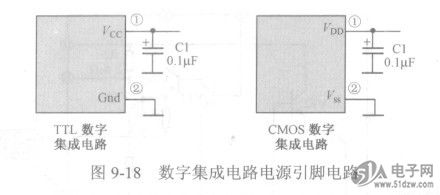

     图9-18数字集成电路电源引脚电路


    1．三极管工作临界点影响解说
    数字电路的工作与模拟电路的工作不同，当三极管工作在临界点时，会有两种情况致使数字集成电路发生逻辑工作错误。
    当三极管工作在临界点时，它会输出一个无效值，或这个错误改变了储存在寄存器集成电路上的数据，这时数字集成电路工作出错。
    当三极管工作在临界点时，集成电路可能会进入阻止对输入做出反应的状态，这称为“锁定”。
    2．退耦电容作用解说
    3．退耦电容的容量和具体要求
    数字集成电路的退耦电容通常取O.Ol—O.lLtF。在满是使用条件的前提下，尽可能使用容量小的退耦电容。
    (2)安装袋荔“退耦电容尽可能地靠近数字集成电路的电源引脚和接地引脚，在设计电路板(PCB)时要考虑这一安装要求。
     对于数字集成电路的这一退耦电容，不能采用普通的电容器，也不采用普通的电解电容，而应该采用钽电容，因为钽电容有最小的等效串联电阻。注意，钽己容的极性不能接错，否则会爆炸。
    对于SV工作电压的数字集成电路，要采用16V耐压的钽电容，因为正常使用时一般只能使用电容耐压标称值的40%左右。钽电容耐压高了之后价格贵，所以也不必使用耐压太高的钽电容。
