(1) VD1的正极通过Rl与直流工作电压+V相连，ESC6270而它的负极通过R2与地线相连，这样VD1在直流工作电压+V的作用下处于导通状态。理解二极管导通的要点是，正极上的电压高于负极上的电压。
    (2)利用二极管的管压降温度特性可以正确解释VD1在电路中的作用。假设温度升高，根据三极管特性可知，VT1的基极电流会增大一些。当温度升高时，二极管VD1的管压降会下降一些，VD1‘压降的下降导致VT1基极电压下降一些，结果使VT1基极电流下降。由上述分析可知，加入二极管VD1后，原来温度升高使VT1基极电流增大，现在通过VD1电路可以使VT1基极电流减小一些，这样起到稳定三极管VT1基极电流的作用，所以VD1可以起到温度补偿的作用。
    (3)三极管的温度稳定性能不良还表现在温庋下降的过程中。在温度降低时，三极管VT1基极电流要减小，这也是温度稳定性能不好的表现。接入二极管VD1后，温度下降时，它的管压降稍有升高，使VT1基极直流工作电压升高，结果VT1基极电流增大，这样也能补偿三极管VT1温度下降时的不稳定。
    3．电路分析细节解说
    二极管简易直流稳压电路主要用于一些局部的直流电压供给电路中，由于电路简单、成本低，所以应用比较广泛。二极管简易直流稳压电路主要利用二极管的管压降基本不变的特性。
     1．电路分析

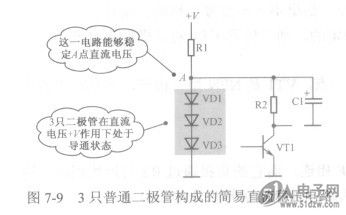

    如图7-9所示是3只普通二极管构成的简易直流稳压电路。电路中的VD1、VD2和VD3是普通二极管，它们串联起来后构成一个简易为直流电压稳压电路。


     2．二极管能够稳定直流电压原理解说
    电路中，3只二极管在直流工作电压的正向偏置作用下导通，导通后对这一电路的作用是稳定了电路中点的直流电压。3只二极管导通之后，每只二极管的管压降为0.6V，那么3只二极管串联之后的直流电压降为0.6x3=1.8V。
