1．二极管电路分析重要提示
    2．继电器驱动电路中二极管保护电路分析
    继电器内部具有线圈的结构，所以它在断电时会产生电压很大的反向电动势，APQ8030会击穿继电器的驱动三极管，为此要在继电器驱动电路中设置二极管保护电路，以保护继电器驱动管。

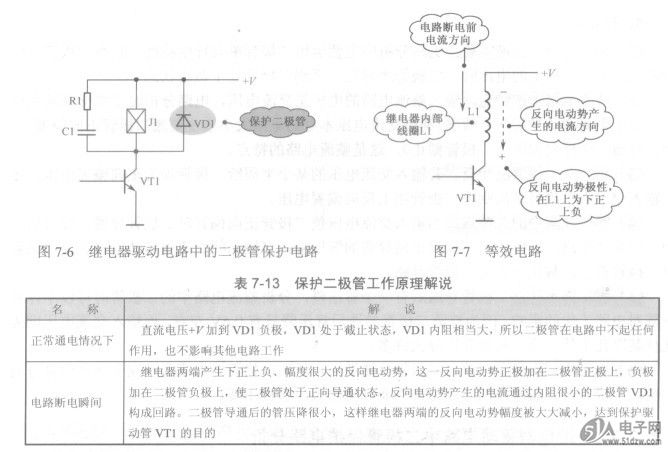

    如图7-6所示是继电器驱动电路中的二极管保护电路，电路中的Jl是继电器，VD1是驱动管VT1的保护二极管，Rl和Cl构成继电器内部开关触点的消火花电路。


    继电器内部有一组线圈，如图7-7所示是等效电路，在继电器断电前，流过继电器线圈Ll的电流方向为从上而下，在断电后线圈产生反向电动势阻碍这一电流变化，即产生一个从上而下流过的电流，如图7-7中虚线所示。根据前面介绍的线圈两端反向电动势判别方法可知，反向电动势在线圈Ll上的极性为下正上负，如图7-7中所示。如表7-13所示是这一电路中保护二极管工作原理解说。
