如图7-10所示是一种由二极管构成的自动控制电路，ESM6270即ALC电路（自动电平控制电路），它在磁性录音设备（如卡座）的录音电路中经常应用。

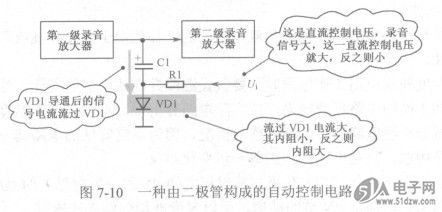

    图7-10 -种由二极管构成的自动控制电路


    1．电路分析准备知识解说
    二极管的单向导电特性只是说明了正向电阻小、反向电阻大，没有说明二极管导通后还有哪些具体的特性。
    二极管导通后的正向电阻还会进-t#-隧≯鼯正睡电流越豢，难向电阻越小，反之则大。熟悉电路功能对电路工作原理的理解很有帮助，在了解电路功能的背景下才篦有的放矢地分析电路工作原理或电路中某元器件的作用。
    ALC电路在录音机、卡座的录音卡中，录音时要对录音信号的大小幅度进行控制，了解下列几点具体的控制要求有助于分析电路工作原理。
    (1)在录音信号幅度较小时，不控制录音信号的幅度。
    (2)当录音信号的幅度大到一定程度后，开始对录音信号幅度进行控制，即对信号幅度进行衰减，对录音信号幅度控制的电路就是ALC电路。
    (3) ALC电路进入控制状态后，录音信号越大，对信号的衰减量越大。
    通过上述说明可知，电路分析中要求读者有比较全面的知识面，这需要在不断的学习中积累。
