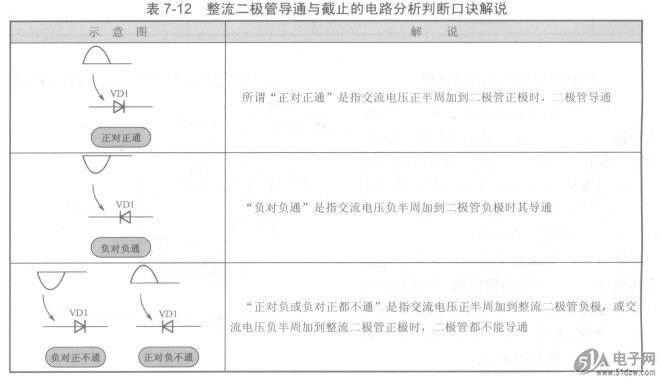

交流电压加到整流二极管后，CSM-6800判断其导通还是戳止是电路分析的关键，如表7-12所示是整流二极管导通与截止的电路分析判断口诀解说。


    整流电路分析的关键点解说
    电路分析中主要运用二极管单向导电特性，只有二极管正极上的电压大于负极上的电压时，二极管才导通，否则二极管处于截止状态。
    输入整流电路的电压是交流电压，电路分析时要将交流输入电压分成正半周和负半周两种情况。利用交流电压本身的电压大小来使整流二极管正向偏置（二极管导通）或反向偏置（二极管截止），这是整流电路的特点。
    输入交流电压的某个半周给二极管加上正向偏置电压，那么输入交流电压的另半周则给二极管加上反向偏置电压。
    当输入交流电压使二极管正向偏置时二极管导通，导通后认为二极管成通路，可以忽略二极管正向导通的管压降；当输入的交流电压使二极管反向偏置时二极管截止，截止时认为二极管开路。
    二极管导通后有一个管压降，分析整流电路中的二极管时可以不计管压降对电路工作的影响，因为整流二极管导通后管压降只有0.6V左右，而输入交流电压则为几伏甚至几十伏，比二极管管压降大许多。
    在整流二板管导通期间，流过二极管的电流大小在变化，但是方向不变，所以流过负载电路的电流方向不变，输出电压极性不变。
