1．四种常见整流电路综述

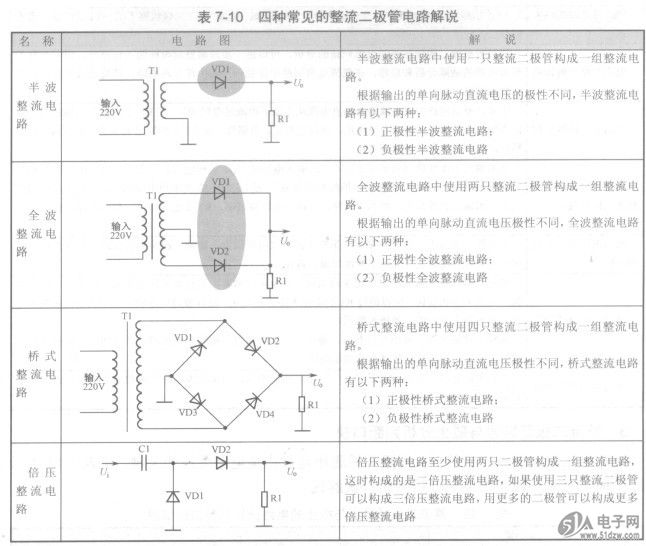

    如表7-10所示是四种常见的整流CSM6700二极管电路解说。
    表7-10四种常见的整流二极管电路解说


    2．正极性半波整流电路分析
    如图7-5所示是典型的正极性半波整流电路。Tl是电源变压器，VD1用于整流，称之为整流二极管，整流二极管导通后的电流流过Rl。为了分析电路方便，整流电路的负载用电阻Rl表示，实用电路中负载是某一个具体电子线路。
    输入整流电路的交流电压来自于电源变压器Tl次级线圈的输出端。分析整流电路工作原理需要将交流电压分成正、负半周两种情况。如表7-11所示是正极性半波整流电路的工作原理解说。

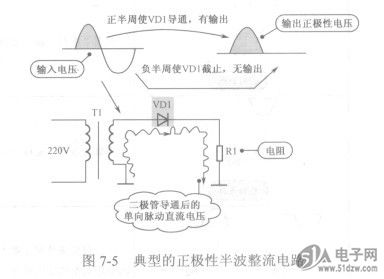

    图7-5典型的正极性半波整流电路
