掌握电容器的特性是分析电容电路工作原理的关键，SE3470-003很多情况下对电容电路工作原理分析不正确或根本无从下手，其主要原因是对电容器主要特性不了解。
    掌握电容器的主要特性及其相应变化，是分析含有电容器的电路工作原理的基础。
    电容器童流电源充电秘麓j电特憔解说
    掌握电容器的充电和放电工作原理，才能掌握电容器的根本特性。
    1．电容器充电特性解说
    如图5-1所示是直流电源对电容器充电示意图。电路中的蜀为直流电源，为电路提供直流工作电压。Rl为电阻，Cl为电容，Sl为开关。

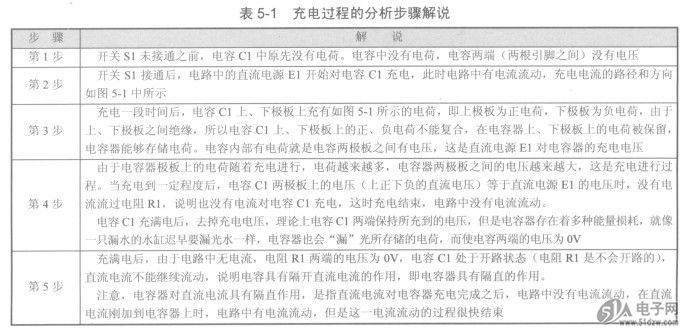

    掌握直流电源对电容器的充电过程，是为了更好地掌握电容器对直流电的特性。如表5-1所示是充电过程的分析步骤解说。表5-1  充电过程的分析步骤解说


    2．电容器放电过程解说

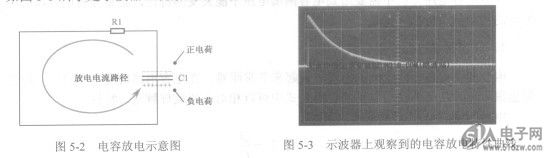

    如图5-2所示是电容放电示意图。这时，可以理解为Cl是一个电池，在电路中产生电流，这就是放电电流。随着放电的进行，Cl中的电荷越来越少，电路中的放电电流越来越小，直到Cl中的电荷全部放完，电路中无放电电流，Cl两端的电压为OV。
    如图5-3所示是示波器上观察到的电容放电特性曲线。
    图5-2  电容放电示意图    图5-3  示波器上观察到的电容放电特性曲线
