一部整机是由多个单元电路或基本电路构成的。SGM809-SXN3L了解一个整机电路的结构和工作原理，首先要了解它的整体构成，再分别了解各个单元电路的结构，最后将各单元电路相互连接起来，并弄清楚各部分的信号变换过程，这样通过框图可以了解整机的电路结构、信号流程和工作原理。框图的识读可以按照如下三个步骤进行。
    (1)分析信号传输过程
    了解整机电路图中的信号传输过程中，主要是看框图中箭头的指向。箭头所在的通路表示了信号的传输通路，箭头的方向指出了信号的传输方向。

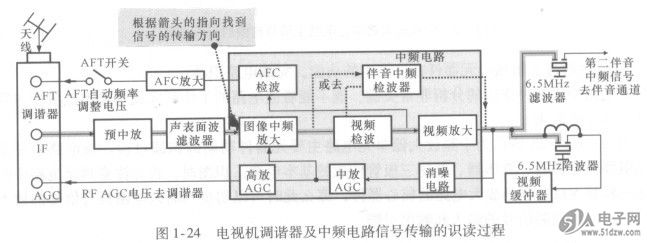

    例如：图1.24所示为电视机调谐器及中频电路信号传输的识读过程。射频电视信号由天线接收后，在调谐器中经高放、混频后变成中频信号，然后由IF端输出，该中频信号经预中放放大，然后再经声表面波滤波器送人中频电路中进行视频检波和伴音解调处理，最后分别输出第二伴音中频和视频信号。根据这些功能框和指示箭头即可看出控制信号的侍输过程及控制对象。
    图1—24电视机调谐器及中频电路信号传输的识读过程


    (2)熟悉整机电路系统的组成
    由于具体的电路比较复杂，所以会用到框图来完成。在框图中可以直观地看出各部分电路之间的相互关系，即相互之间是如何连接的。特别是控制电路系统中，可以看出控制信号的传输过程、控制信号的来源及所控制的对象。
    (3)对集成电路的引脚功能进行了解
    在分析集成电路的过程中，可以借助于集成电路的内部电路框图来了解引脚的具体功能，特别是可以明确了解哪些是输入引脚、输出引脚和电源引脚，而这三种引脚对识图非常重要。当引脚引线的箭头指向集成电路外部时，这是输出引脚，箭头指向内部时都是输入引脚。
