接地引脚用来将集成电路内部电路的地线与外电路中的地线接通，集成电路内电路的地线与内电路中的各接地点相连，然后通过接地引脚与外电路地线相连，构成电路的电流回路。
    关于集成电路接地引脚的种类需要说明下列几点。
    (1) -般情况下集成电路只有一根接地引脚。如图6-1( b)所示电路，③脚是集成电路L78M12的接地引脚。
    (2)左、右声道接地引脚。在部分双声道的集成电路中，左、右声道的接地引脚是分开的，即左声道一个接地引脚，右声道一个接地引脚，这两个接地引脚在集成电路内电路中互不相连。在集成电路的外电路中，将这两根引脚分别接地。
    图6-4所示是这种集成电路接地引脚示意图。


    图6-4双声道集成电路左、右声道各一根接地引脚汞意图
    电路中，厚膜音频功率放大器集成电路STK437的④脚是左声道电路接地引脚，⑩脚是右声道电路的接地引脚，⑦脚是两声道共用的电源引脚，⑧脚也是一个接地引脚（为集成电路的壳体接地引脚，集成电路工作时这个引脚也要接电路板的地线）。
    (3)前、后级电路接地引脚。在一些大规止前级电路和后级电路之间的相互干扰，分别在前级电路和后级电路设置接地引脚。图6-5所示是这种集成电路的前、后级电路接地引脚示意图。

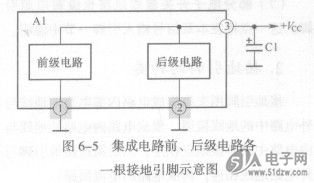

    图6-5集成电路前、后级电路各一根接地引脚示意图


    图6-5中，①脚是集成电路的前级电路接地引脚，②脚则是后级电路的接地引脚，③脚是电源引脚。
    一些复合功能的集成电路中，两个接地引脚不是分成前级接地和后级接地，而是一个功能电路有一个接地引脚，另一个功能电路再设置另一个接地引脚。
    (4)衬底接地引脚。在一些集成电路中会另设一个衬底接地引脚。图6-4所示电路中的⑧脚为壳体接地引脚。这个接地引脚与集成电路的内电路不相连，在使用时将这个接地引脚接电路板的地线。这时，集成电路可能是2根接地引脚，也可能是3根接地引脚。图6-4所示集成电路就有3根接地引脚。
    (5)个别集成电路中可以没有接地引脚。在部分采用正、负对称电源供电的集成电路中就可以没有接地引脚。
