识读交流信号传输过程就是分析信号在该单元电路中如何从输入端传输到输出端，并通过了解信号在这一传输过程中受到的处理（如放大、衰减、变换等），SE8117T33-LF-3.3来了解单元电路的信号流程。
    例如：图1—22所示为中频放大器单元电路主信号传输的识读过程。由电路接收的信号经由T．、TC．和C，等元器件谐振（选频）后送入晶体三极管VT1基极，由集电极输出经TC2、C4、T2谐振（选频）后输出送往后级电路中。

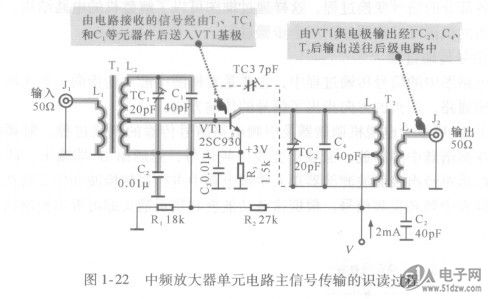

    图1—22中频放大器单元电路主信号传输的识读过程


    最后通过了解核心元器件在电路中的功能，完成电路识读
    对电路中元器件作用的分析非常关键，能不能看懂电路的工作其实就是能不能搞懂电路中各元器件的作用。
    例如：图1—23所示为中频放大器单元电路主要元器件功能的识读过程。该电路主要是由电阻器、电容器、变压器、晶体三极管构成的基本电路。识图时，首先注意到该电路中的晶体三极管VT1，它是放大电路的核心器件，那么此时可以初步判断该电路具有信号的放大作用，进而可判断信号的输入和输幽引脚。

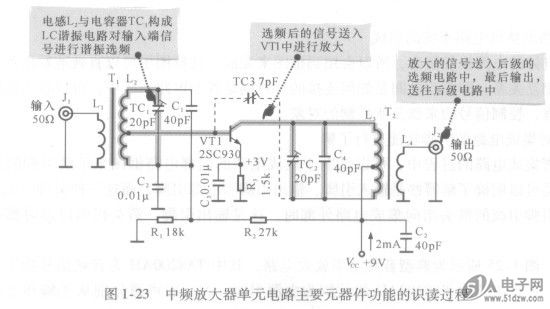

    图1—23  中频放大器单元电路主要元器件功能的识读过程


    电感器L：与电容器TC，构成LC谐振电路对输入端信号进行谐振选频，由基极送人晶体三极管VT1中，晶体三极管VT1具有放大作用，将信号进行放大后由集电极输出，送人后级的选频电路中，最后输出，送往后级电路中。
